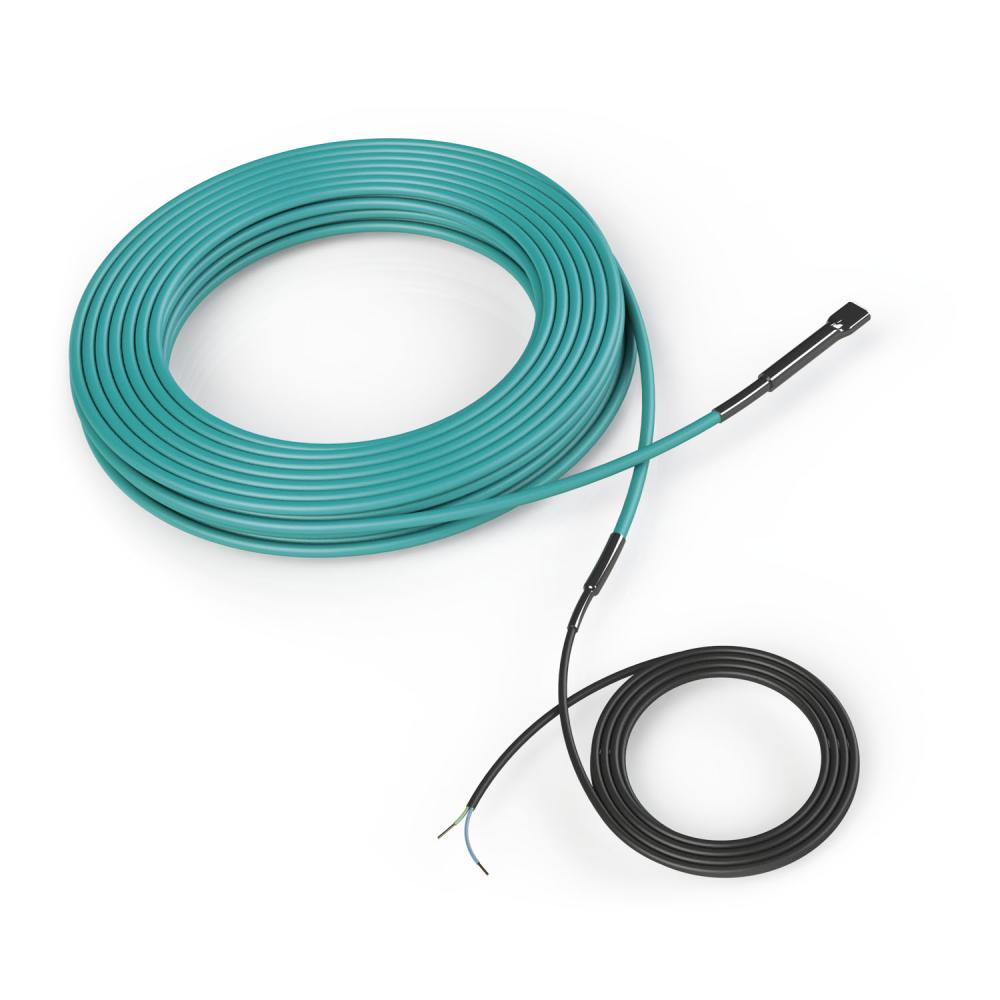

HAKL TCX 10/1900 W, kabel

ZÁKLADNÍ VLASTNOSTI

• určeno pro mokrou montáž, zalitím do betonové směsi
• tloušťka topného kabelu 6 mm
• vhodné pro keramickou dlažbu, vinylové lepící parkety a jiné
• přichytávání pomocí zajišťovacích pásů
• ochranné opletení kabelu dovoluje montáž do vlhkých prostor
• ideální pro novostavby, vyšší tloušťka betonové vrstvy
• možnost použití i jako hlavní zdroj tepla v místnosti
• bezúdržbový provoz, bez nutnosti pravidelného servisu
• kvalitní topná jádra s bodem tavení až 1100 °C
• každý výrobek je podroben přísnému testu výstupní kontroly

POPIS VÝROBKU

Elektrické podlahové topné kabely HAKL TCX 10 mají příkon 10 W na metr kabelu. Připojují se k elektrické síti pomocí jednoho připojovacího kabelu o délce 3 metry. Pro dosažení co nejefektivnějšího provozu je vhodné nainstalovat v každé místnosti termostat HAKL TH s podlahovým snímačem. Úsporu energie a tím i peněz dosáhnete také správným zvolením podlahové krytiny a dostatečné tepelné izolaci pod podlahovým vytápěním. Díky bezúdržbovému provozu podlahové vytápění HAKL splňuje i ty nejnáročnější požadavky na kvalitu a komfort.
Před instalací výrobce doporučuje podrobně přečíst návod k montáži, kde naleznete podrobný popis výrobku a jeho zapojení.

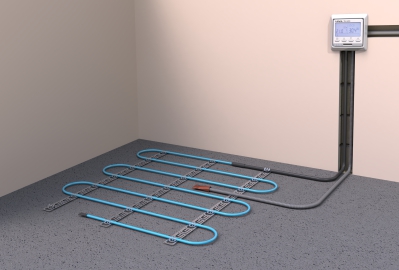

Ilustrační obrázek zapojení podlahového vytápění HAKL TCX pomocí jednoho připojovacího kabelu.

SLOŽENÍ PODLAHY

Topné kabely HAKL TCX 10 jsou určeny pro mokrou montáž, zalitím do betonové směsi o maximální tloušťce 8 cm. Při této skladbě podlahy je dosaženo takzvaného "AKUMULAČNÍHOŘEV". Topný kabel je umístěn pod betonovou vrstvu nad tepelnou izolací. Takové složení podlahy způsobí, že nahromaděná tepelná energie v betonu sálá teplo do prostoru dlouhou dobu po vypnutí vytápění. Topné kabely HAKL TCx 10 se doporučují instalovat jako hlavní zdroj tepla v novostavbách, kde není problém s navýšením podlahy.

Ilustrační obrázek složení podlahy:
1. podlahová krytina - dlažba, 2. flexibilní lepicí tmel, 3. vrchní betonová vrstva, 4. topný kabel TCX,
5. zajišťovací páska, 6. spodní betonový podklad, 7. podkladová fólie, 8. tvrzený polystyren

TOPNÝ KABEL

Topné kabely HAKL TCX se vyznačují kvalitním topným jádrem - odporový drát je od renomovaného Švédského výrobce KANTHAL. Obal topného kabelu TCX má průměr 6 mm. Je hrubší než u kabelu použitého u topných rohoží TF a TFX. Takto dimenzovaný kabel odolá ostrým úlomkům kamenů nacházejících se v betonové směsi. Je vyroben z vysoce tepelně odolného materiálu, který se nedeformuje ani při dlouhotrvajícím vytápění. Při zapojení podlahového vytápění bez termostatu se topný kabel zahřeje maximálně na 65°C, přičemž bod tavení je až 1100°C.
Samotné topné kabely jsou chráněny hustým kovovým ochranným opletem, který zvyšuje jejich odolnost a umožňuje montáž do vlhkých prostor (koupelna, WC…)

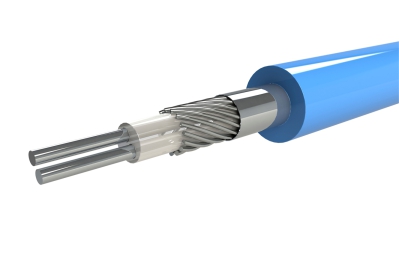

Ilustrační obrázek, průřez topného kabelu.

CERTIFIKÁT KVALITY

Každý jeden topný kabel je vystaven výstupnímu zátěžovému testu, během kterého se testují spoje, měří se průraz izolace, celkový odpor kabelu atd...
Tento záznam o kusových zkouškách je uveden v Certifikatu kvality. Výrobek musí splňovat parametry na 100% aby mohl opustit výrobní linku.

Ilustrační obrázek.

TABULKA VHODNOSTI POUŽITÍ

Pro snazší výběr vhodného modelu elektrického podlahového vytápění výrobce připravil přehlednou tabulku vhodnosti použití. Elektrické podlahové vytápění se rozděluje na dvě hlavní skupiny: elektrické topné kabely a topné rohože hliníkové a rastry.Skupina topných kabelů má příkon 10 W na metr kabelu. Jsou určeny pro mokrou montáž, zalitím do betonové směsi. Při této skladbě podlahy je dosaženo takzvaného "AKUMULAČNÍHO OHŘEVU".Ve druhé skupině jsou hliníkové a rastrové topné rohože, které mají příkon od 100 do 150 W na metr čtvereční. Jsou určeny pro mokrou montáž, zalitím do lepícího tmelu přímo pod podlahovou krytinu, nebo je lze ukládat na volno, bez nutnosti zalití. Při této skladbě podlahy je dosaženo takzvaného "PŘÍMÉHO OHŘEVU".
Při výběru el. podlahového vytápění je nutno brát ohled na parametry stavby, při novostavbě lze navýšit podlahu o 5 až 8 cm zalitím kabelů do betonové směsi, ale při rekonstrukci je tloušťka pro zalití do lepícího tmelu pouze o cca 1,5 cm.

Poznámka:
Jednoduchý výběr a seřazení podlahového vytápění dle vlastních požadavků lze zvolit v hlavní kategorii pomocí filtračního nástroje.
